AYA FASTENERS Guida|Cosa sono i dadi con intaglio esagonale?

Descrizione dei prodotti EMAIL: SALES@AYAFASTENERS.COM





Gli elementi di fissaggio con sei lati sono filettati internamente sui dadi con intaglio esagonale. Inoltre, hanno delle fessure nella parte superiore che sono incluse. Le fessure dei dadi servono a mantenere la corretta posizione del dado. Il foro è realizzato con un diametro esterno per questi tipi di dadi.
Di conseguenza, l'uso principale dei dadi con intaglio esagonale è quello di assemblare altri oggetti inserendoli in fori preforati. Una coppiglia è spesso l'elemento di fissaggio successivo. Le coppiglie vengono occasionalmente sostituite anche da perni di tensione a molla o viti filettate che sono unite tramite un controdado con inserto in nylon.
Il loro nome deriva dalla forma esagonale della vite. I dadi con intaglio esagonale hanno fessure tagliate nella parte superiore del loro design strutturale. È disponibile anche una dimensione nominale di M10 o anche inferiore.

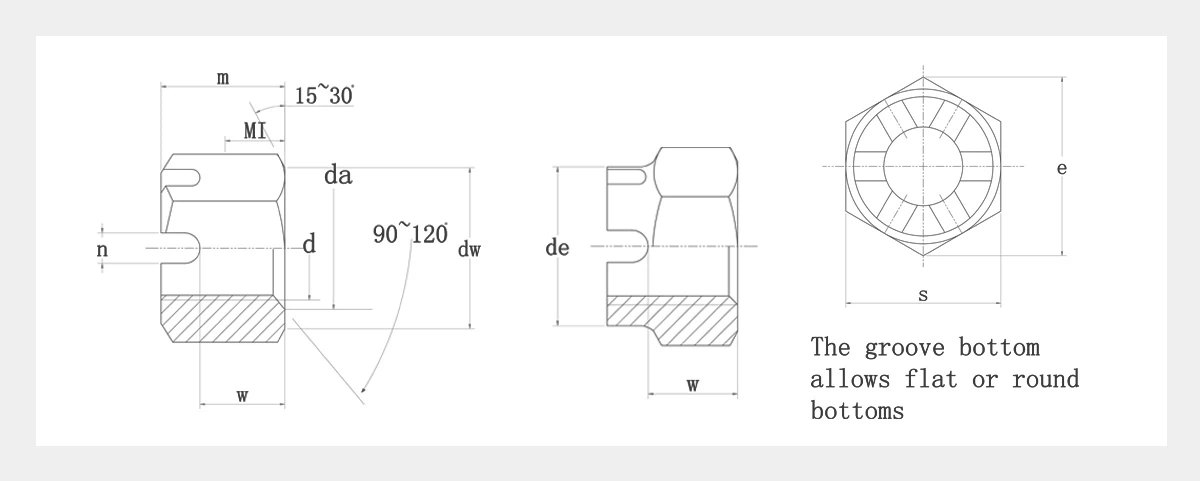

Tabelle delle dimensioni dei dadi con intaglio esagonale(DIN 935-1) EMAIL: SALES@AYAFASTENERS.COM



Dimensione del filo			M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)
d
P	Passo (Filettatura grossa)		0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5
	Filo sottile-1		-	-	-	-	1	1.25	1.5	1.5	1.5	1.5	2	1.5	2	2	2	2
	Filo sottile-2		-	-	-	-	-	1	1.25	-	-	2	1.5	2	-	-	-	-
da	max		4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5	21.6	23.8	25.9	29.2	32.4	35.6
	min		4	5	6	7	8	10	12	14	16	18	20	22	24	27	30	33
de	max		/	/	/	/	/	/	16	18	22	25	28	32	34	38	42	46
	min		/	/	/	/	/	/	15.57	17.57	21.48	24.3	27.3	31	33	37	41	45
dw	min		5.9	6.9	8.9	9.5	11.6	14.6	16.6	19.6	22.5	24.9	27.7	31.4	33.2	38	42.7	46.6
e	min		7.66	8.79	11.05	12.12	14.38	17.77	20.03	23.35	26.75	29.56	32.95	37.29	39.55	45.2	50.85	55.37
m	max=dimensione nominale		5	6	7.5	8	9.5	12	15	16	19	21	22	26	27	30	33	35
	min		4.7	5.7	7.14	7.64	9.14	11.57	14.57	15.57	18.48	20.16	21.16	25.16	26.16	29.16	32	34
w	max		3.2	4	5	5.5	6.5	8	10	11	13	15	16	18	19	22	24	26
	min		2.9	3.7	4.7	5.2	6.14	7.64	9.64	10.57	12.57	14.57	15.57	17.57	18.48	21.48	23.48	25.48
m1	min		2.3	3	3.8	4.2	4.9	6.1	7.7	8.2	9.8	11.2	11.9	13.5	14.2	16.6	18.2	19.8
n	max		1.45	1.65	2.25	2.25	2.75	3.05	3.8	3.8	4.8	4.8	4.8	5.8	5.8	5.8	7.36	7.36
	min		1.2	1.4	2	2	2.5	2.8	3.5	3.5	4.5	4.5	4.5	5.5	5.5	5.5	7	7
s	max=dimensione nominale		7	8	10	11	13	16	18	21	24	27	30	34	36	41	46	50
	min		6.78	7.78	9.78	10.73	12.73	15.73	17.73	20.67	23.67	26.16	29.16	33	35	40	45	49
Serie ②	Coppiglia secondo DIN EN ISO 1234		1x10	1.2x12	1.6x14	1.6x14	2x16	2.5x20	3.2x22	3.2x25	4x28	4x32	4x36	5x36	5x40	5x45	6.3x50	6.3x56

Dimensione del filo			M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64	(M68)	M72	(M76)	M80	(M85)	M90	M100
d
P	Passo (Filettatura grossa)		4	4	4.5	4.5	5	5	5.5	5.5	6	6	-	-	-	-	-	-
	Filo sottile-1		3	3	3	3	3	3	4	4	4	4	6	6	6	6	6	6
	Filo sottile-2		-	-	-	-	-	-	-	-	-	-	4	4	4	4	4	4
da	max		38.9	42.1	45.4	48.6	51.8	56.2	61	64.8	69.1	73.4	77.8	82.1	86.4	91.8	97.2	108
	min		36	39	42	45	48	52	56	60	64	68	72	76	80	85	90	100
de	max		50	55	58	62	65	70	75	80	85	90	95	100	105	110	120	130
	min		49	53.8	56.8	60.8	63.8	68.8	73.8	78.8	83.6	88.6	93.6	98.6	103.6	108.6	118.6	128.4
dw	min		51.1	55.9	60.6	64.7	69.4	74.2	78.7	83.4	88.2	92.9	97.7	102.4	107.2	111.9	121.1	135.4
e	min		60.79	66.44	71.3	76.95	82.6	88.25	93.56	99.21	104.86	110.51	116.16	121.81	127.46	133.11	144.08	161.02
m	max=dimensione nominale		38	40	46	48	50	54	57	63	66	69	73	76	79	88	92	100
	min		37	39	45	47	49	52.8	55.8	61.8	64.8	67.8	71.8	74.8	77.8	86.6	90.6	98.6
w	max		29	31	34	36	38	42	45	48	51	54	58	61	64	68	72	80
	min		28.48	30.28	33.38	35.38	37.38	41.38	44.38	47.38	50.26	53.26	57.26	60.26	63.26	67.26	71.26	79.26
m1	min		21.9	23.5	25.9	27.5	29.1	32.3	34.7	37.1	39.3	41.7	44.9	47.3	49.7	52.9	56.1	62.5
n	max		7.36	7.36	9.36	9.36	9.36	9.36	9.36	11.43	11.43	11.43	11.43	11.43	11.43	14.43	14.43	14.43
	min		7	7	9	9	9	9	9	11	11	11	11	11	11	14	14	14
s	max=dimensione nominale		55	60	65	70	75	80	85	90	95	100	105	110	115	120	130	145
	min		53.8	58.8	63.1	68.1	73.1	78.1	82.8	87.8	92.8	97.8	102.8	107.8	112.8	117.8	127.5	142.5
Serie ②	Coppiglia secondo DIN EN ISO 1234		6.3x63	6.3x71	8x71	8x80	8x80	8x90	8x100	10x100	10x100	10x112	10x112	10x125	10x140	10x140	10x140	10x160

①, Numero di slot: Inferiore o uguale a M39: 6 M42~M68: 8 Maggiore o uguale a M72: 10 ②, Le lunghezze delle coppiglie sono fornite solo a titolo indicativo. ③, Materiale: a)Acciaio, Classe di resistenza: d < 5mm: previo accordo; 5mm Minore o uguale a d Minore o uguale a 39mm: 6,8,10; d > 39mm: previo accordo. Norma DIN EN ISO 898-2 b) Acciaio inossidabile, Classe di proprietà: d Inferiore o uguale a 20 mm: A2-70; 5mm < d Inferiore o uguale a 39mm: A2-50; d > 39mm: previo accordo. Standard DIN EN ISO 3506-2 c) Metallo non ferroso, classe di proprietà (materiale): lega di zinco rame CuZn=. Norma DIN EN 28839



Corpo scanalato
Includono sei aree scanalate che facilitano l'accesso alla coppiglia che percorre l'intera lunghezza del corpo. Inoltre, il design ne semplifica l'utilizzo con viti o bulloni. Ma prima di installare il perno, è necessario praticare un foro attraverso i fili.

Azione di bloccaggio
Dopo il processo di serraggio del dado esagonale scanalato, il passaggio successivo consiste nel posizionare la coppiglia allontanandosi dallo spazio aperto. Questo aiuta a bloccare il gruppo nella giusta posizione. Di conseguenza, il dado viene mantenuto nella sua posizione intatta senza possibilità di rotazione libera o allentamento.

Colletto a fessura
I dadi sono dotati di una struttura a collare scanalato. Ciò fornisce una superficie inferiore insieme a 6 lati aperti. La superficie più piccola aiuta a far convergere l'intera pressione esercitata sul dado. Quindi il perno di cotone si avvolge facilmente attorno al dado che offre una presa molto stretta.

Fori preforati
La maggior parte dei fori predisposti si trova nei dadi con intaglio esagonale. Ciò mantiene il dado in posizione dandogli anche forza per resistere alle vibrazioni. Sono prontamente manipolati o fissati con cacciaviti. Sono disponibili in una varietà di varietà di materiali, tra cui acciaio al carbonio e acciaio legato. Occasionalmente viene utilizzato anche semplice acciaio inossidabile, che previene la corrosione e offre protezione contro l'usura.

Applicazioni di dadi con intaglio esagonale EMAIL: SALES@AYAFASTENERS.COM

Gruppi di autocarri pesanti
